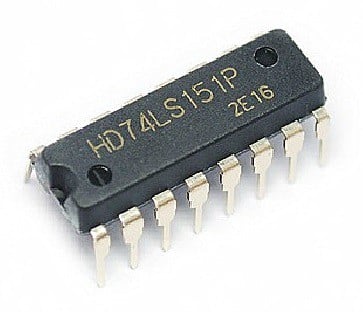

Circuito Integrado IC Multiplexador Seletor de Linha 8 Para 1 5.25V

€0.89

REF: 74LS151 Categorias: , ,

74LS151 Pinagem

pinagem 74ls151

74LS151 Configuração do Pino

Número do pino Nome do pino Descrição
1 I3 Pino de saída MUX I3
2 I2 Pino de saída MUX I2
3 I1 Pino de saída MUX I1
4 I0 Pino de saída MUX I0
5 Z Saída MUX
6 Z’ Saída MUX Complementar
7 E’ Pino de habilitação baixa ativo
8 GND Pino de aterramento
9 S2 Entrada Seletor S2
10 S1 Entrada Seletor S1
11 S0 Entrada Seletor S0
12 I7 Pino de saída MUX I7
13 I6 Pino de saída MUX I6
14 I5 Pino de saída MUX I5
15 I4 Pino de saída MUX I4
16 VCC Tensão de alimentação do chip



Recursos e Especificações

  • Família de tecnologia: LS
  • Classificação: Catálogo
  • Função: multiplexador
  • Tensão de alimentação: 5,25V
  • Frequência na tensão nominal: 35 MHz
  • Atraso de propagação típico: 21nS
  • Baixo consumo de energia: 30mW
  • Proteção ESD
  • Canais (#): 1
  • Bits (#): 16
  • Vazamento de entrada digital (Max) (uA): 5
  • Temperatura de operação: 0ºC a 70ºC
  • MDL ESD (kV): 0,75
  • ESD HBM (kV): 2
  • Atrasos de propagação balanceados
  • Projetado especificamente para alta velocidade
  • LIO (Máx): 16mA
  • IOH (Máx): -0,8mA
  • Configuração: 8:1
  • Tipo de produto: Padrão

Formulários

  • É usado para aumentar a eficiência do sistema de comunicação.
