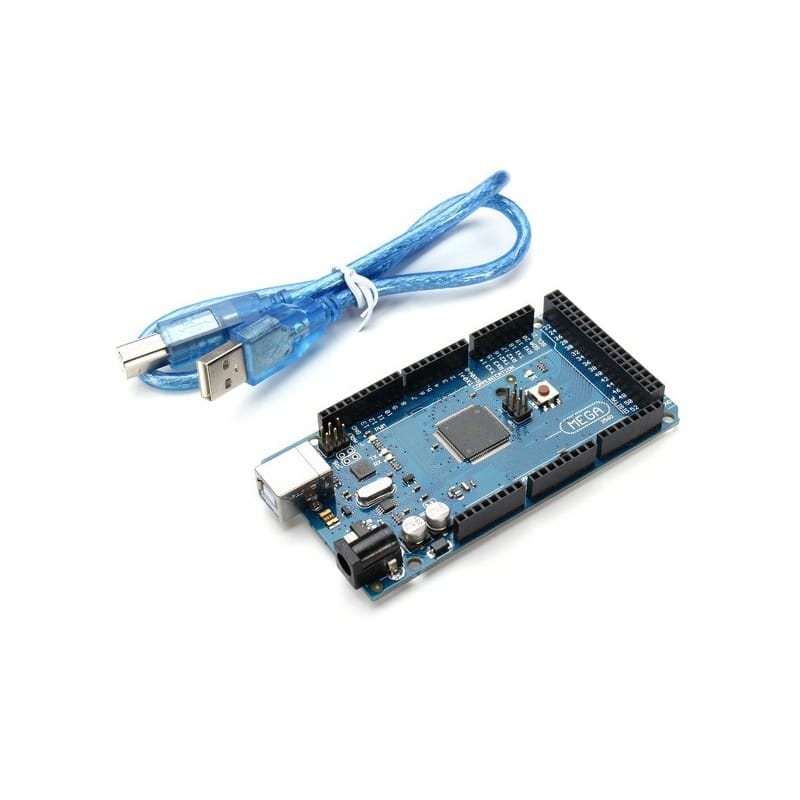

Arduíno Mega Compatível

O Arduíno Mega 2560 é uma placa microcontrolador baseada no ATmega2560, apropriada a quem procura criar projectos mais elaborados que precisam de um maior número de entradas e saídas que o Arduíno Uno. Possui 54 pinos de entradas/saídas digitais, 16 entradas analógicas, 4 UARTs (portas de série de hardware), um oscilador de cristal de 16 MHz, uma conexão USB, uma entrada de alimentação, uma conexão ICSP e um botão de reset.

Contém tudo o que é necessário para dar suporte ao microcontrolador. Basta ligar a um computador com um cabo USB ou a uma fonte de alimentação e já está pronto para começar!

A placa Arduíno Mega 2560 é open-source, pode ser conectada a uma porta USB do computador e programada com o ambiente de desenvolvimento do Arduíno – Arduíno IDE. Existem muitos exemplos e bibliotecas prontos para usar com o Arduíno, porque é um projeto aberto.

Aqui pode encontrar uma infinidade de sensores para Arduíno que permitem expandir as capacidades da placa e interagir com o ambiente.

O Arduíno Mega 2560 é compatível com a maioria dos shields desenhados para o Arduíno. Esta placa é a última versão disponível (também conhecida como R3) traz várias melhorias em relação às anteriores. Possui ainda o dobro de memória do antigo Arduíno Mega.

Especificações Técnicas do Arduíno Mega:
• Microcontrolador: ATmega2560;
• Tensão operacional: 5V;
• Tensão de entrada (recomendada): 7-12V;
• Tensão de entrada (limites): 6-20V;
• Portas digitais: 54 (das quais 14 podem ser utilizadas como PWM);
• Portas analógicas: 16;
• Corrente pinos I/O: 40mA;
• Corrente pino 3.3V: 50mA;
• Memória Flash: 256KB (8KB usados no bootloader);
• SRAM: 8KB;
• EEPROM: 4KB;
• Velocidade do Clock: 16MHz.

Alimentação do Mega:
O Arduíno Mega 2560 pode ser alimentado pela porta USB ou com uma fonte de alimentação externa. A entrada de alimentação é selecionada automaticamente.
Alimentação externa (não USB) pode ser tanto de uma fonte como de baterias. A fonte pode ser conectada ligando um conector de 2,1mm, positivo no centro, na entrada de alimentação. Cabos vindos de uma bateria podem ser inseridos nos pinos terra (Gnd) e entrada de voltagem (Vin) do conector de energia.
A placa Arduíno Mega pode operar com uma alimentação externa entre 6 e 20 volts. No entanto, se menos de 7 volts forem fornecidos, o pino de 5V pode fornecer menos de 5 volts e a placa pode ficar instável. Com mais de 12V o regulador de voltagem pode sobreaquecer e danificar a placa. A faixa recomendável é de 7 a 12 volts.
O Arduíno Mega 2560 difere de todas as placas anteriores no sentido de que não utiliza o chip FTDI para fazer a conversão de serial para USB que foi substituído pelo ATmega8U2 programado para realizar esta mesma função.

Memória do Arduíno Mega:
O ATmega2560 tem 256 KB de memória flash para armazenamento de código(dos quais 8KB são usados pelo bootloader), 8 KB de SRAM e 4 KB de EEPROM.

Comunicação do Arduíno Mega:
O Arduíno Mega 2560 possui várias facilidades para comunicar com um computador, com outro Arduíno ou outros microcontroladores. O Mega ATmega2560 fornece quatro portas de comunicação serial UARTs para TTL (5V). Um chip FTDI FT232RL direciona uma destas portas para a conexão USB e os drivers FTDI (que acompanham o software do Arduíno) fornecem uma porta com virtual para softwares no computador. O software do Arduíno inclui um monitor serial que permite que dados simples de texto sejam enviados de e para a placa Arduíno. Os LEDs RX e RT piscarão enquanto dados estiverem sendo transmitidos pelo chip FTDI e pela conexão USB ao computador (mas não para comunicação serial nos pinos 0 e 1).

Proteção sobre corrente USB:
O Arduíno Mega 2560 possui um fusível de reset que protege as portas USB do computador contra curto circuitos ou sobre corrente. Apesar de muitos computadores possuírem a sua própria proteção interna, o fusível dá um grau de segurança extra. Se mais de 500 mA forem drenados ou aplicados na porta USB, o fusível automaticamente abrirá o circuito até que o curto ou a sobrecarga sejam removidos.

Arduíno Mega vs Arduíno Due:
As principais diferenças são a velocidade do processador já que o Arduíno Due utiliza o processador SAM3X8E ARM Cortex-M3 de 32bits a 84 Mhz e o Arduíno Mega usa o ATmega2560 de 8bits a 16Mhz, que faz com que o Arduíno Due seja mais rápido Por outro lado, o Due funciona a 3.3V e o Mega a 5V, dependendo do objetivo e como o vai conectar, pode ser uma limitação numa placa ou noutra.
