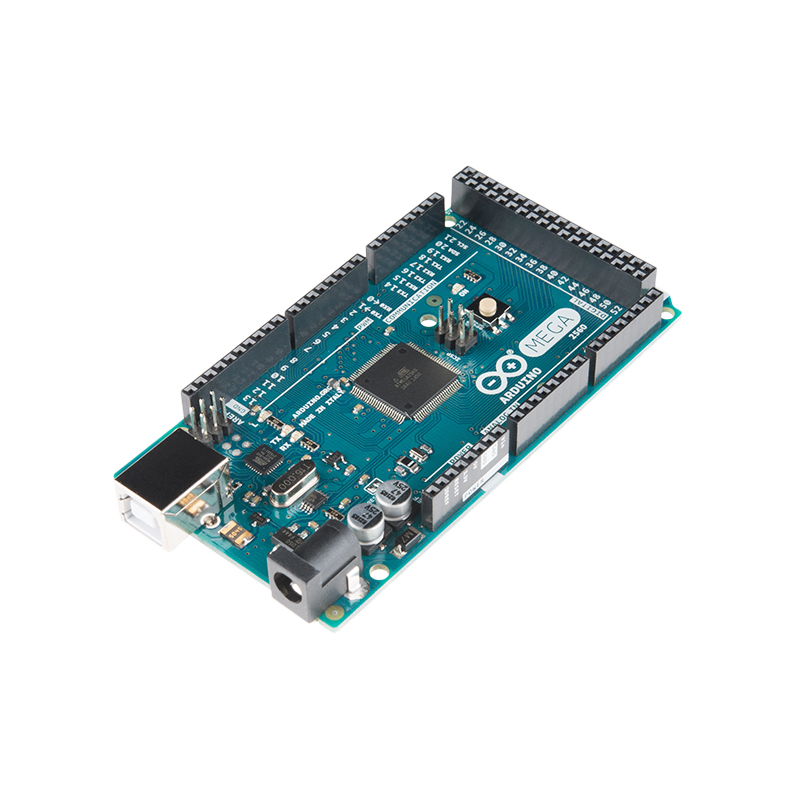

O Arduíno Mega 2560 R3 é uma placa com o microcontrolador Atmega2560. Possui 54 pinos digitais (entrada/saída) sendo que 15 podem ser utilizados como saídas PWM (2 a 13 e 44 a 46), 16 pinos analógicos, 4 USARTs (Portas Seriais de Hardware), um cristal oscilador de 16MHz, entrada USB, entrada de alimentação, ICSP e um botão reset. A placa contém todos os elementos necessários para usar o microcontrolador. Ligue o cabo USB no computador para ligá-lo e comece a programá-lo. A alimentação pode ser feita através de cabo USB, fonte de alimentação AC-DC ou bateria.

Nova versão Arduíno Mega 2560 Rev3

Esta Placa é a última versão disponível (também conhecida como R3). Traz várias melhorias em relação às anteriores, nomeadamente:
– Atmega 16U2 de comunicação serial USB.
– Circuito de reset mais robusto.
– Pinos SDA e SCL próximos ao pino AREF.

O Arduíno é uma plataforma open-source baseado numa simples placa com entradas e saídas digitais e analógicas. Possui um próprio ambiente de desenvolvimento que implementa a Linguagem C. O Arduíno pode ser utilizado no sentido de desenvolver objetos interativos autónomos ou pode ser conectado a um software no seu computador (ex. Flash, Processing, MaxMSP). O ambiente de desenvolvimento (IDE) open-source pode ser obtido gratuitamente (atualmente disponível para Mac OS X, Windows, e Linux).

Para conectar o Arduíno Mega ao seu computador, utilize um cabo USB Arduíno (vendido separadamente).

Também temos o Arduíno Mega 2560 R3 compatível com um preço mais reduzido.

Aqui pode encontrar uma infinidade de sensores Arduíno que permitem expandir as capacidades da placa e interagir com o ambiente.

Características do Arduíno Mega:

– Microcontrolador: ATmega2560;
– Tensão de Operação: 5V;
– Tensão de entrada: 7-12V;
– Pinos de entrada/saída (I/O) digitais: 54 (dos quais 14 podem ser saídas PWM);
– Pinos de entrada analógicos: 16;
– Corrente DC por pino I/O: 40mA;
– Corrente DC para pino de 3,3V: 50mA;
– Memória Flash: 256KB (dos quais, 8KB são usados pelo bootloader);
– SRAM: 8KB;
– EEPROM: 4KB;
– Velocidade de Clock: 16MHz.

Alimentação do Arduíno Mega:

O Arduíno Mega 2560 pode ser alimentado pela porta USB ou com uma fonte de alimentação externa. A entrada de alimentação é selecionada automaticamente.
